USB端子を学ぶときは、コネクタの形状、通信規格、給電・映像出力の機能を分けて整理しましょう。USB Type-Cの形でも、対応速度や機能がすべて同じとは限りません。

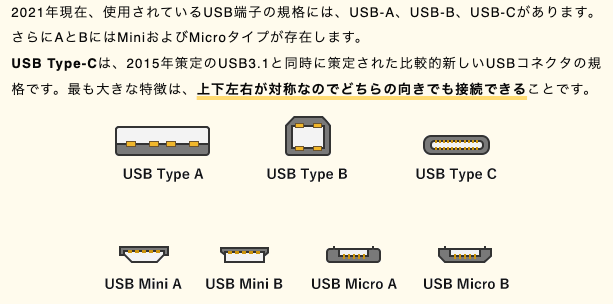

代表的な端子の形
| 端子 | 形・見分け方 | 用途の例 |
|---|---|---|
| Type-A | 平たい長方形。通常は差す向きがある | PC、ハブなどで広く使われてきた |
| Type-B | 標準タイプは角のある形。USB 2.0用とUSB 3.x用では形状が異なる | プリンタなどの機器側 |
| Mini-B | 小型の端子で、Micro-Bとは別の形 | 旧世代のデジタルカメラなど |
| Micro-B | 薄い小型端子。USB 2.0用とUSB 3.x用では形状が異なる | 旧世代の携帯機器、外付けストレージなど |
| Type-C | 丸みのある細長い形。表裏を反転して接続できる | PC、スマートフォン、周辺機器など |
用途だけで端子を決めつけず、図の外形や表記を見て判断します。Type-AとType-Bは、単に同じ端子の大小を表す名前ではありません。
形状と通信速度は別の情報
Type-Cはコネクタの仕様で、USB 2.0、USB 3.2、USB4などは通信の仕様です。Type-Cだから必ずUSB4、Type-Aだから必ずUSB 2.0、とはいえません。
代表例では、USB 2.0のHigh-Speedは480Mbps、USB 3.2の転送速度には5・10・20Gbpsなどがあります。これらは規格上の信号速度で、ファイル転送の実効速度そのものではありません。機器・接続ポート・ケーブルが共通して対応する条件で動作します。
給電・映像出力も個別に確認
- USB Power Delivery：給電の電圧・電流などを交渉する仕組み。端子の形だけで最大電力は決まらない。
- 映像出力：DisplayPort Alternate Modeなどへの対応が必要な場合があり、すべてのType-Cポートで映像が出るわけではない。
- ケーブル：充電や通信の対応範囲が異なるため、接続できる形でも求める機能を使えないことがある。
試験での確認手順
- 図から端子の形を見分ける。
- 問題に通信規格・速度の指定があれば、形状と分けて読む。
- 給電や映像出力は、その機能への対応が示されているか確かめる。
確認問題
USB Type-Cについて適切な説明はどれでしょうか。
- すべての製品が同じ通信速度に対応する
- 端子が同じ形なら、必ず映像出力もできる
- 端子の形状と、通信・給電などの対応機能は分けて確認する
- USB 2.0を使うことはできない
解答・解説を見る
正解：3。Type-Cという形だけでは速度や機能は決まりません。機器、ポート、ケーブルの仕様を確認します。
次に復習する分野を選ぶ
端子の形を確認できたら、データ転送やコンピュータ構成など、次に学ぶ分野を選びましょう。USB端子の専門noteは確認できていないため、資格・目的から教材を探せる一覧へ案内します。
