DFD（Data Flow Diagram：データフロー図）とは、システムや業務プロセスにおけるデータの流れを視覚的に表現する図で、プロセス、データストア（保存場所）、データフロー（矢印）、外部エンティティ（利用者など）の4つの基本要素と記号を使って、データの発生源から処理、保存、出力までの経路を可視化します。複雑なシステムを理解しやすくし、システム分析や要件定義、業務改善などで広く使われ、抽象的な概要から詳細へと階層的に作成できるのが特徴です。
DFDの主な構成要素と記号
- プロセス : データを受け取り、処理・変換する機能（例: 請求書処理、データ入力）。
- 記号: 円形（デマルコ式）または角丸長方形（ゲイン・サーソン式）。
- データストア : データを保存する場所（例: データベース、ファイル）。
- 記号: 平行な2本の線。
- データフロー : データが移動する経路や流れ（例: 顧客からの請求データ）。
- 記号: 矢印。
- 外部エンティティ: システムの外部にあるデータ発生源またはデータ受取先（例: 顧客、他システム）。
- 記号: 長方形または楕円形。
DFDで表現しないこと（重要な注意点）
- 処理のタイミングや順序: 「いつ」「どの順番で」処理されるかは表現しない。
- データ量や件数: 1件処理でも複数件まとめて処理でも表記は同じ。
- データの物理的・論理的な詳細: データベースのテーブル構造などは含めない。
利用される場面
- 新しいシステム開発時の要件定義。
- 既存システムの業務分析・プロセス改善。
- 開発者と顧客間の認識合わせ。

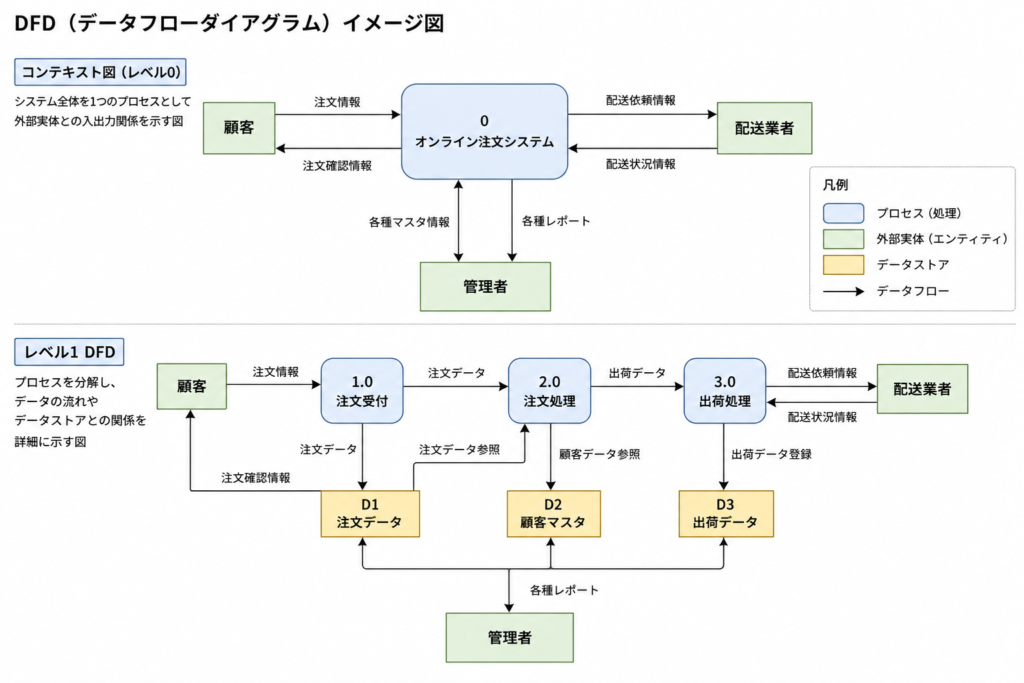

階層化
- コンテキスト図 : システム全体を1つのプロセスとして外部とのデータのやり取りを示す最上位図。
- レベル0, レベル1…: コンテキスト図のプロセスを分解し、詳細化していく。
DFDは、文章では伝わりにくい複雑なデータの動きを「見える化」し、関係者全員が共通理解を持つための強力なツールです。
