系統図
目的・目標を達成するための手段・方策を順次展開し、段階的に下位に掘り下げていくことにより最適な手段を見出す図法です。
イメージ図
参照：https://note.com/sudatakashi/n/nc6f89f99286f
散布図
縦軸・横軸に2項目の量や大きさ等を対応させて、分析対象のデータを打点した図で、2項目間の分布・相関関係を把握するのに使用されます。
イメージ図
参照：https://ja.wikipedia.org/wiki/%E6%95%A3%E5%B8%83%E5%9B%B3
特性要因図

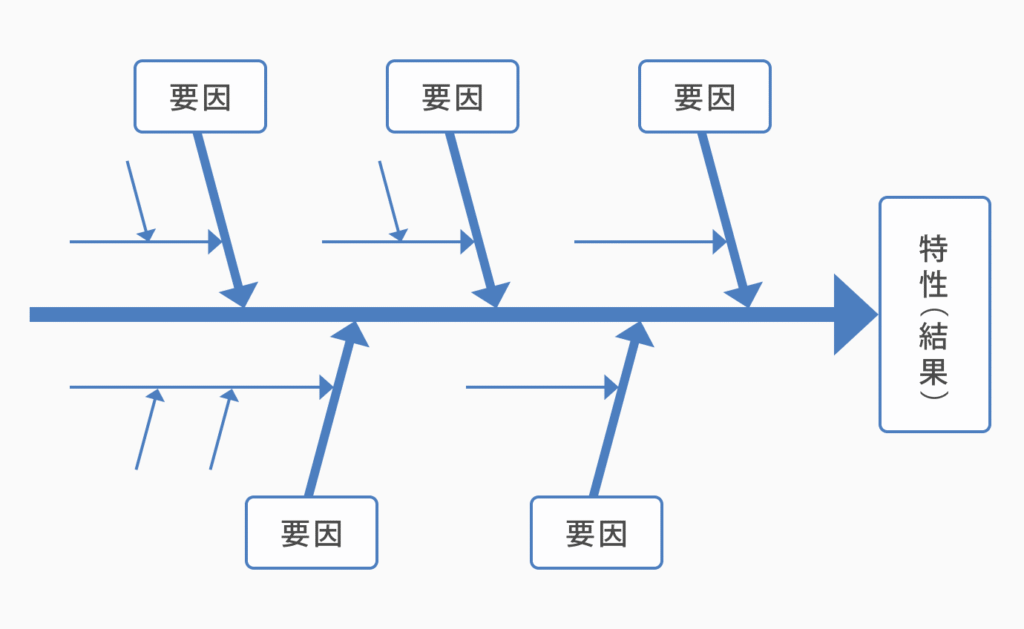

特性（結果）とそれに影響を及ぼしたと思われる要因（原因）の関係を体系的に表す図です。多くの要因が複雑に絡み合っているときに、直接的な原因と間接的な原因に分別したり、真の問題点を明らかにしたりすることができます。
イメージ図
参照：https://cacoo.com/ja/blog/what-is-fishbone-chart/
パレート図

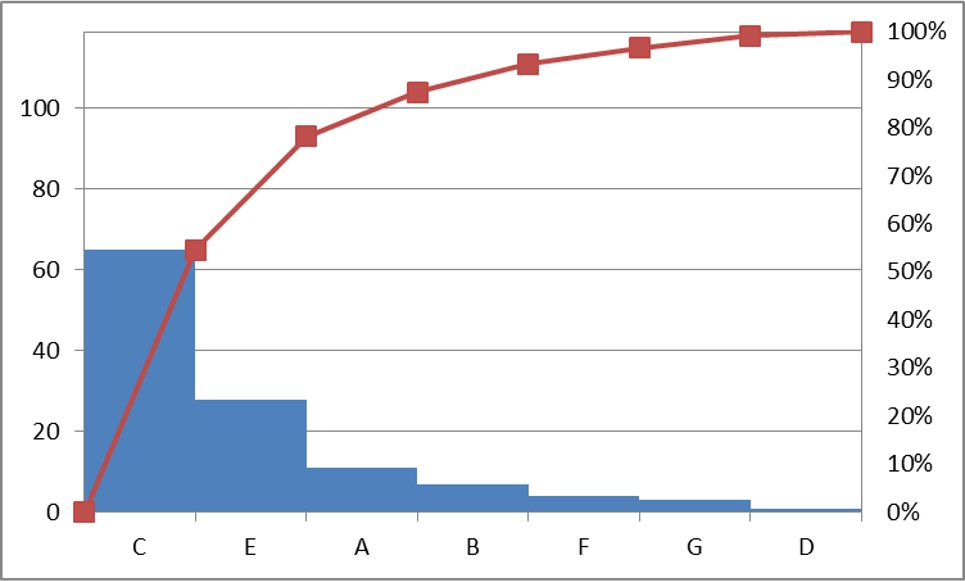

値の大きい順に分析対象の項目を並べた棒グラフと、累積構成比を表す折れ線グラフを組み合わせた複合グラフで、主に複数の分析対象の中から管理対象とすべき重要な要素を識別するために使用されます。
イメージ図
参照：https://www.nsspirt-cashf2.com/ba/pareto/
